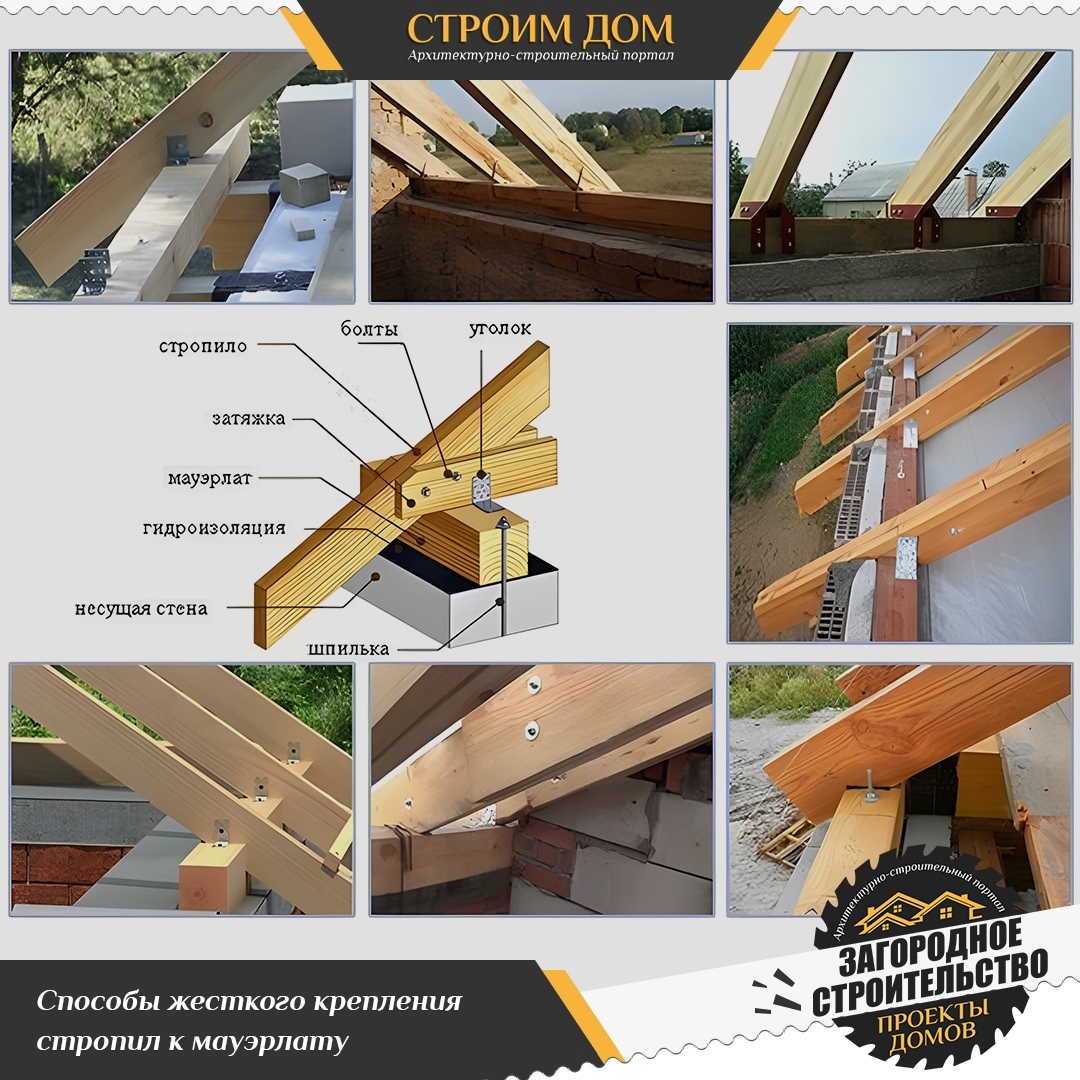

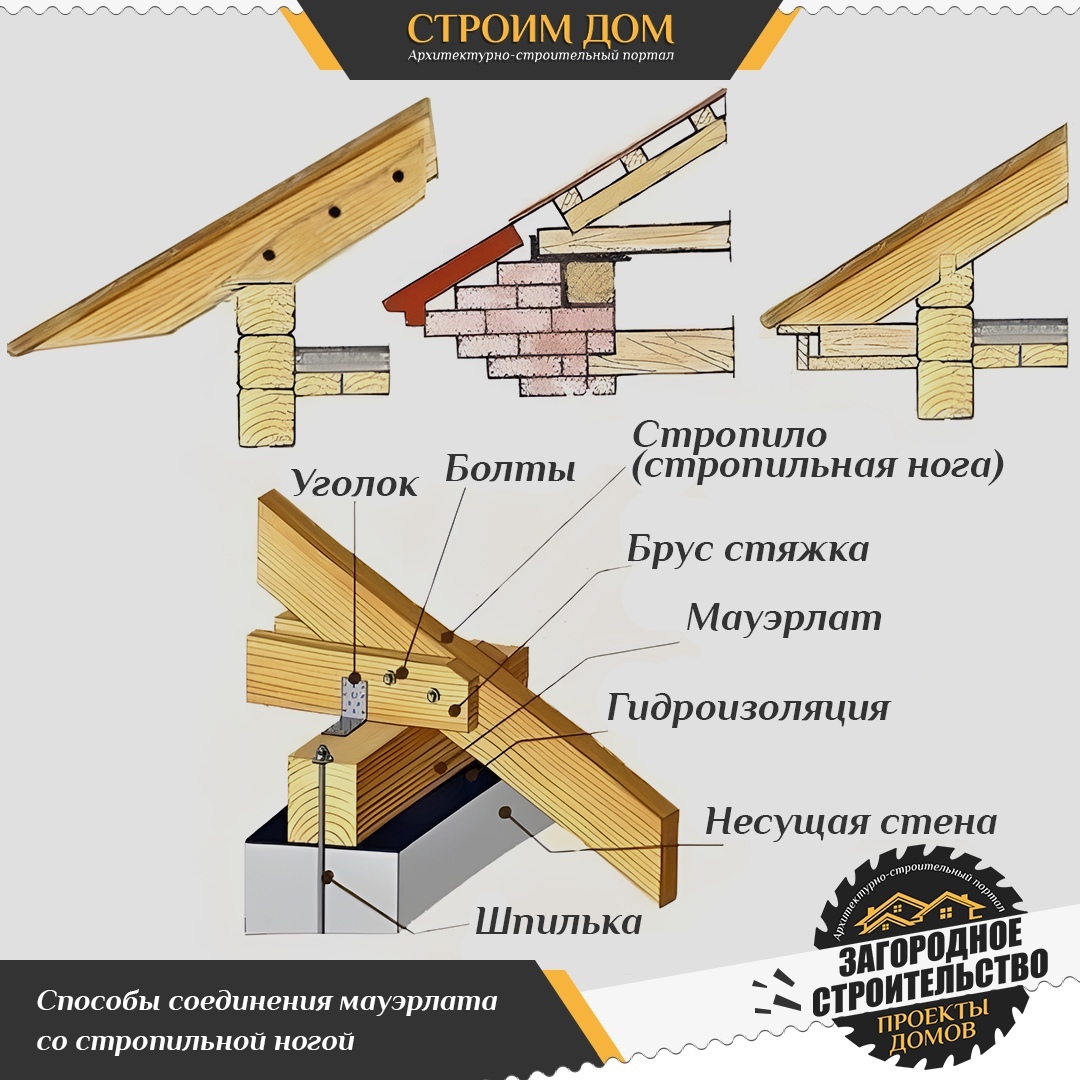

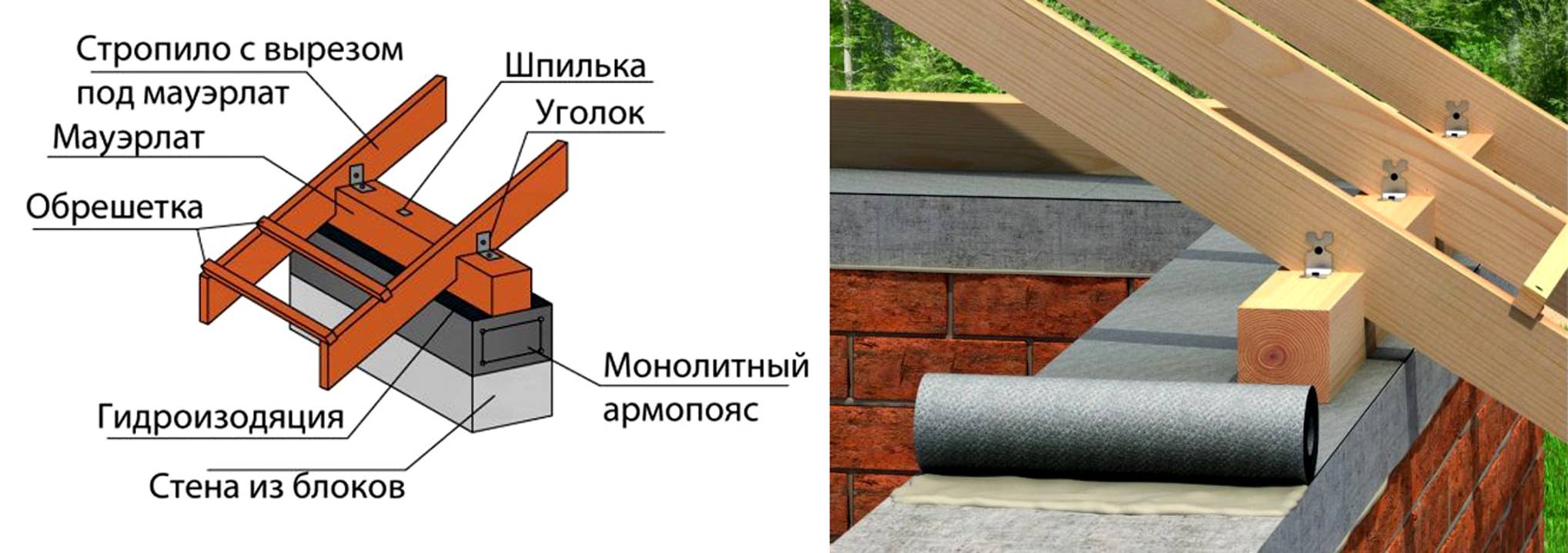

При возведении скатной крыши одним из важных этапов является прочное соединение стропильных ног (наклонных балок, образующих скат крыши) с мауэрлатом — горизонтальным брусом, лежащим на стенах. От надежности этого узла зависит устойчивость всей кровли.Жесткое крепление стропил к мауэрлату — это плотная фиксация с использованием крепежных деталей и способов, исключающих сдвиг стропильной ноги в процессе эксплуатации. Существует несколько распространенных способов такого соединения:
- Способ «в шпунт» (врубка):
Создаются врубки (вырезы) в местах соединения мауэрлата и стропильной ноги.
Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигом стропил из-за нагрузок. - Металлические соединители:

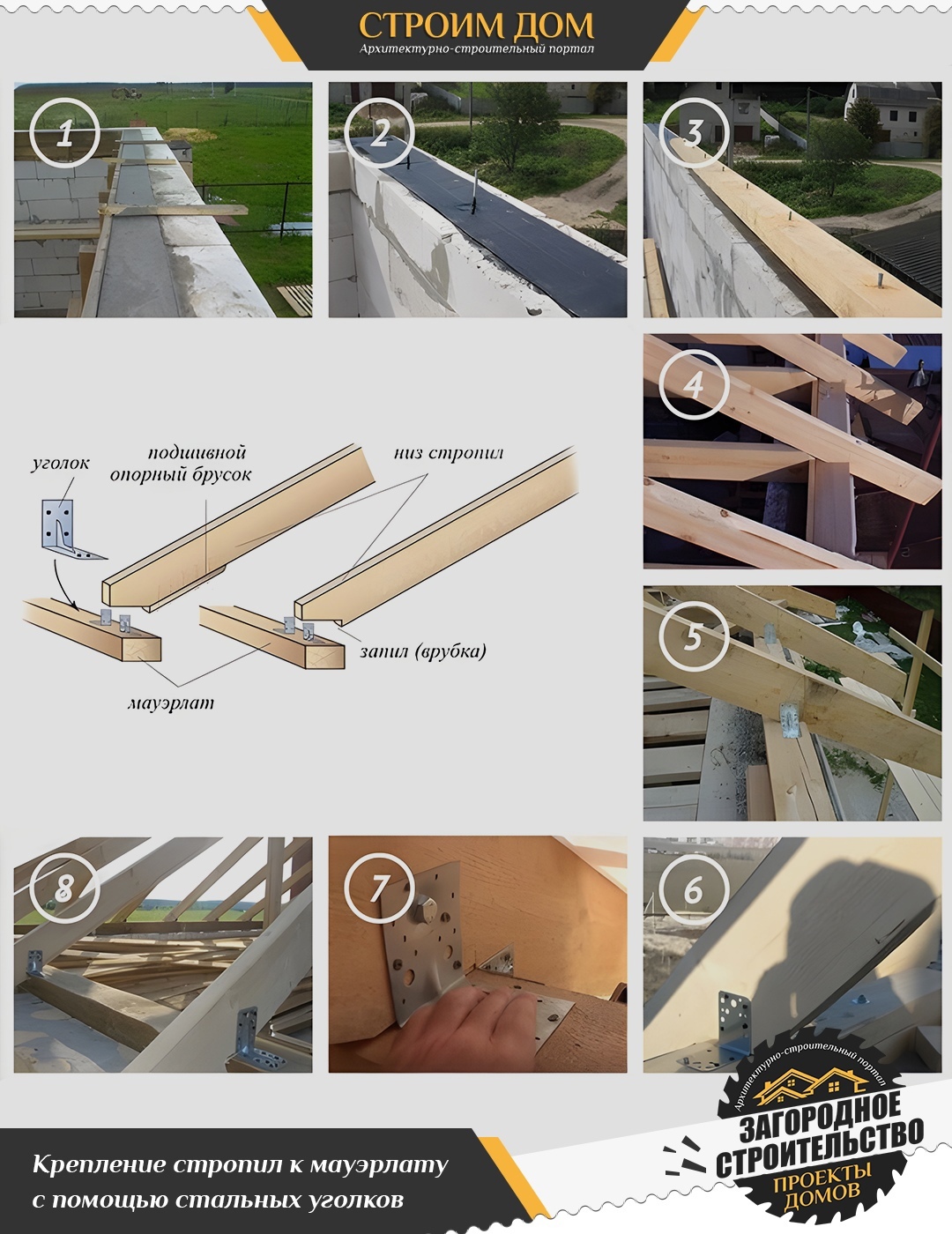

Используются металлические элементы, такие как стропильные скобы, уголки или пластины.
Они крепятся к мауэрлату и стропильной ноге, обеспечивая устойчивое соединение. - Косые болты:
Применяются косые болты для создания прочного соединения.
Болты проходят через мауэрлат и стропильную ногу, затягиваются гайками. - Косые деревянные клинья:
Вставляются косые деревянные клинья между мауэрлатом и стропильной ногой.
Обеспечивают надежное и устойчивое соединение. - Опорный брус:

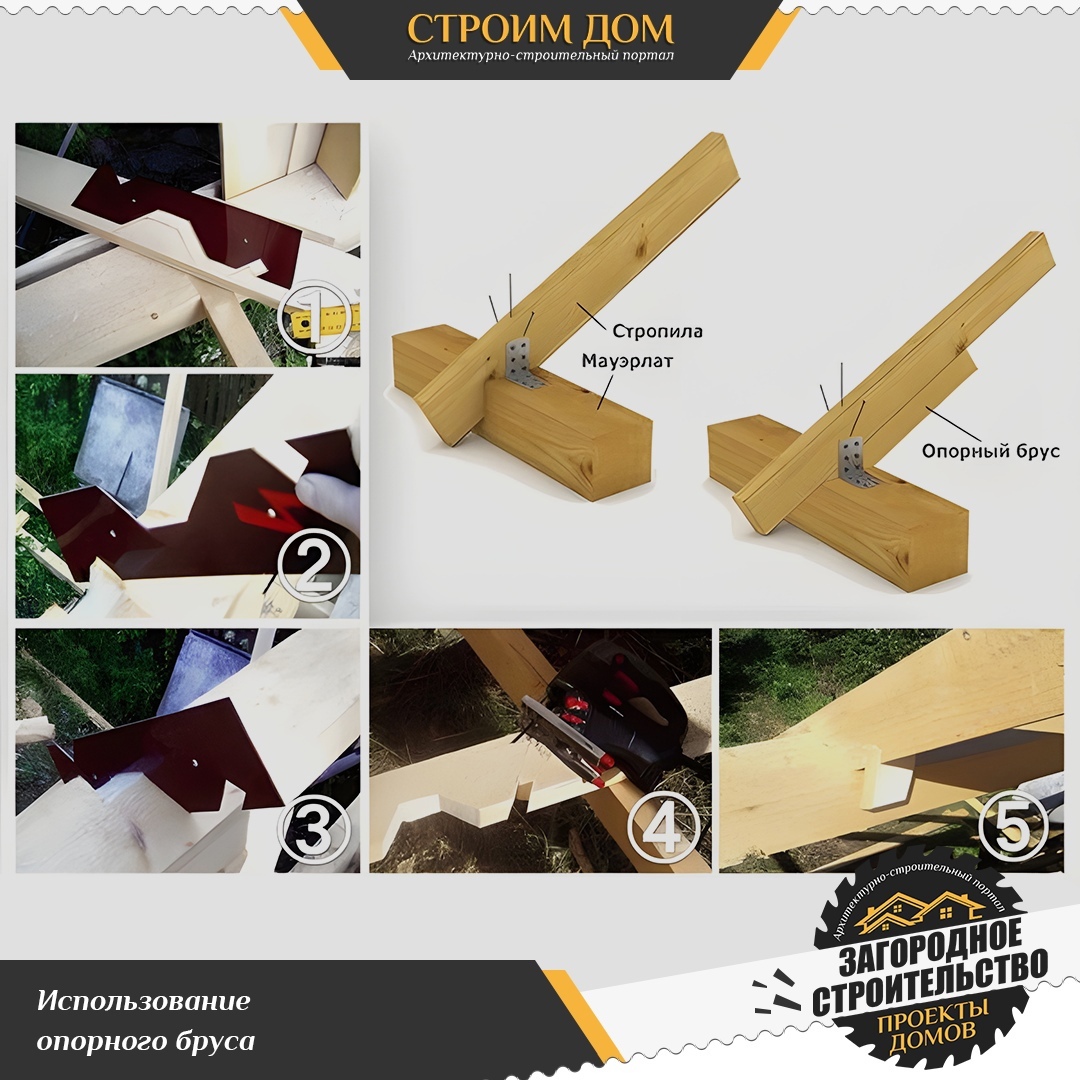

К стропилам подшивается дополнительный опорный брусок, длиной около 1м.
Этот брусок упирается в мауэрлат и весь узел крепится так же при помощи гвоздей и уголков.При любом выбранном методе важно соблюдать ряд правил и рекомендаций для получения качественного и безопасного соединения:

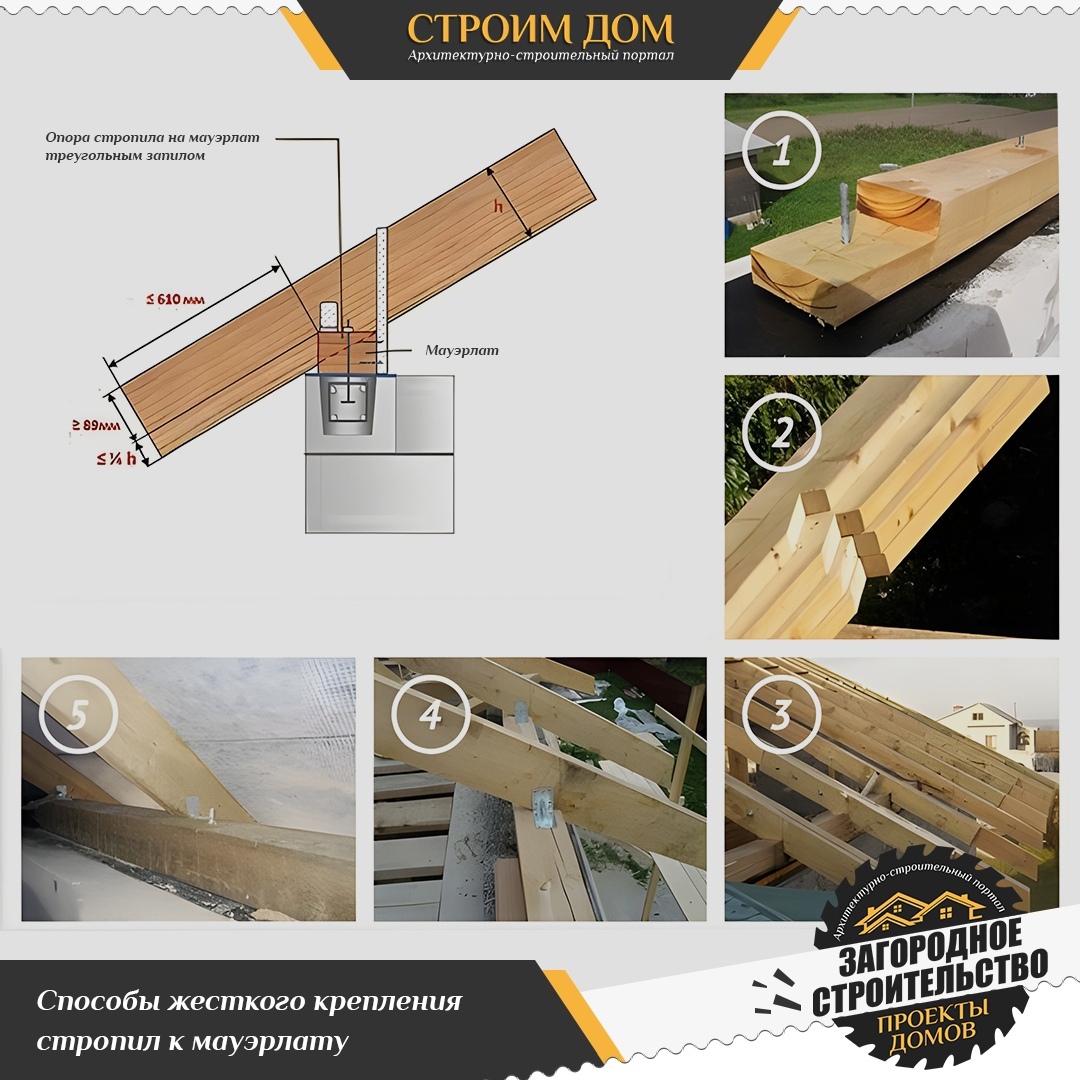

— Глубина запилов стропильных ног должна составлять 1/3 их толщины (важно не ослабить сечение стропильных ног).
— Расстояние от края балки до начала запила — не менее 25 см (это поможет избежать также сколов).
— Использование дополнительных опорных брусков для фиксации.

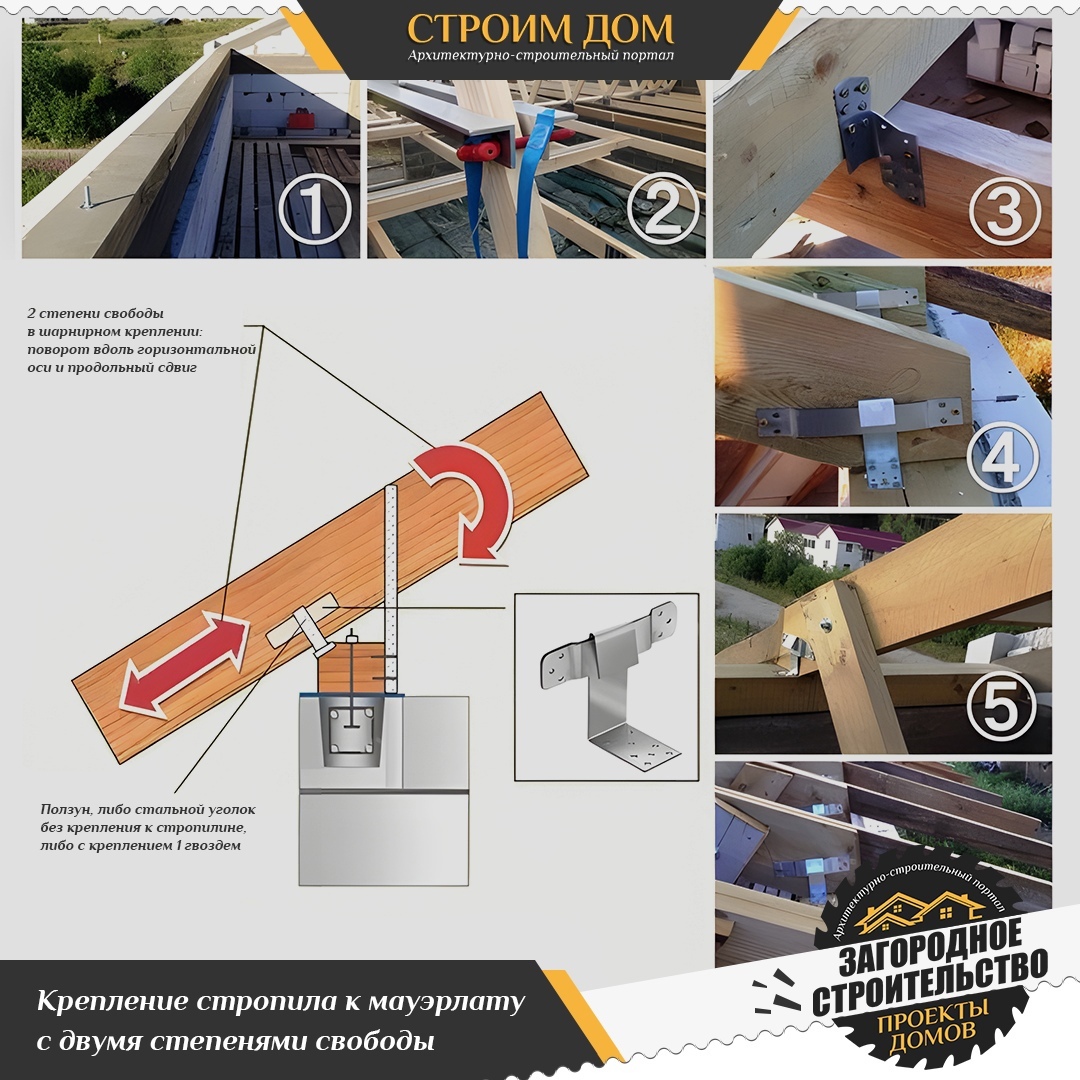

— Соблюдение строительных норм и стандартов.Иногда может применяться способ крепления стропил к мауэрлату с двумя степенями свободы. Скользящее (шарнирное) — подобного сопряжения, имеющего два уровня свободы достигают за счет использования специального крепежа, который обеспечивает возможность одному из сопрягаемых элементов свободно перемещаться (в заданых пределах).Выбор конкретного метода зависит от конструктивных особенностей и требований конкретного проекта, включая тип стройматериалов, доступные ресурсы и строительные нормы в конкретном регионе. Однако, способы с металлическими соединителями и использование болтов являются довольно распространенными среди самостройщиков. Эти методы обеспечивают прочное и устойчивое соединение, а также удобны в использовании. Кроме того, многие самостройщики могут применять те методы, с которыми они имеют опыт или которые они считают более простыми в исполнении.
